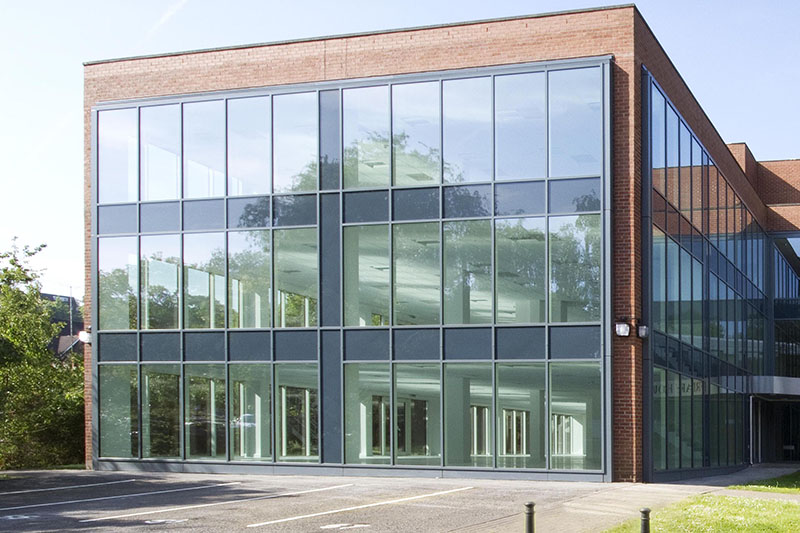

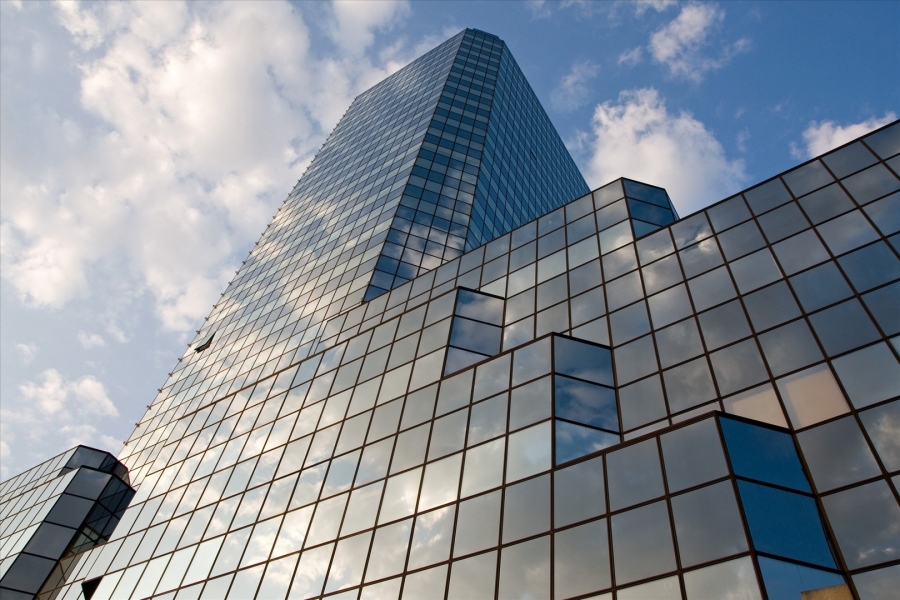

نمای کرتین وال

واصطلاحا به نوعی نمای شیشه ای وسبک با استراکچر تمام آلومینیومی اطلاق می گردد. نمای کرتین وال شیشه ای در انواع گوناگونی تولید می شود که می توان به دو گروه اصلی آن یعنی سیستم یونیتایز و سیستم لامل اشاره کرد. قابل ذکر است که در اکثر نقاط دنیا سیستم لامل را به نام سیستم استیک (Stick) می شناسند.
در ادامه ما به توضیح سیستم نمای کرتین وال شیشه ای لامل یا همان سیستم استیک می پردازیم. این نوع نما بصورت صنعتی ساخته می شود و جزئیات آن طوری طراحی شده است که استراکچر تمام آلومینیومی آن در مواجه با انواع تنش های وارده از جابجایی سازه اصلی ساختمان در زلزله، نیروی مستقیم زلزله و باد، نشست های احتمالی و وزن خود نما کاملا منعطف عمل کرده که بخاطر همین قابلیت به آن self-support یا خود ایستا اطلاق می گردد. در نمای کرتین وال شیشه ای انواع ضخامت های شیشه دوجداره از ۱۸ تا ۴۰ میلیمتر قابل نصب است. از مزیای نمای کرتین وال شیشه ای لامل می توان به عدم مشاهده هرگونه پیچ یا پرچ، عدم محدودیت انتخاب رنگ و امکان نصب بازشو مخفی و بازشو لولایی به داخل بازشو یا دوجهته اشاره نمود. نمای کرتین وال شیشه ای لامل را می توان از لحاظ دیتایل ظاهری فریمینگ شیشه به دو دسته طبقه بندی کرد.

انواع کرتين وال

1. ترمال بریک کپ دار
در سیستم فیس کپ، قاب آلومینیومی دور شیشه وجود ندارد و شیشه مستقیما بر روی استراکچر آلومینیومی کرتین وال لامل قرار می گیرد و یک پروفیل نگهدارنده یا زهوار که بر روی پایه لامل پیچ می گردد شیشه را نگه داشته و مانع واژگونی آن می شود و نما را هم کاملا آب بند و هوا بند می کند. روی این نگهدارنده هم درپوش های متنوعی با عرض ۵ سانت و طول ها و فرم های متفاوت نصب می گردد.

2. ترمال بریک  نیم کپ دار

3.  ترمال بریک فريم لس
سیستم فریم لس دارای فریمی است که از پشت، شیشه را قاب کرده و روی لامل به واسطه لقمه های آلومینیومی مخصوص متحرک نگه داشته می شود و از خارج ساختمان تنها ژوین هایی مابین شیشه ها دیده خواهد شد.

4. ترمال بریک یو ـ چنل

5. ترمال بریک نیم لامل لنگه مخفی

6. ترمال بریک تقویتی با فولاد

7. ترمال بریک اسکای لایت

مزیت کرتین وال

1.  استفاده از شیشه 1 یا 2 یا 3 جداره با ضخامت 6 تا 42 میلي متر
2. امکان ایجاد سطح عایق دما با استفاده از پروفیل های Thermal Break
3. امکان استفاده از در پوش های متفاوت
4. امکان اجرا به صورت تمام آلومینیوم
5. عدم محدودیت رنگ
6. امکان استفاده از مقاطع و ابعاد متفاوت با توجه به محاسبات استاتیکی پروژه
7. ارائه مدولاسیون بر اساس طرح اولیه و محاسبه ضریب های موثر در پایداری سازه
8. سیستم تخلیه هوا و آب باران
9. لاستیک های آب بندی، هوا بندی از جنس EPDM
10. نصب آسان و کاربردی
11. قابلیت استفاده به صورت المان سازه ای
12. پایداری در برابر تنش های قائم و جانبی از قبیل باد، زلزله و تکان های شدید
13. ایزولاسیون حرارتی و صوتی ساختمان
14. طراحی زیبا و استاتیکی این سیستم به همراه عدم نمایش پیچ و پرچ در نما و طراحی بازشوی مخفی در این سیستم علاوه بر زیبایی و دید بسیار عالی باعث بالا رفتن ضریب مقاومت، آببندی و هوابندی این سیستم شده است .
15. در طراحی پروفیل های این سیستم مباحث مربوط به زلزله، باد و محاسبات استاتیکی رعایت شده و جهت بالا بردن کیفیت محصول از اتصالات کلیپسی به جای پیچ و پرچ استفاده می شود.
